Demag DH. El polipasto: Más allá de la aplicación de grúa clásica
Los polipastos Demag de la serie DH son muy versátiles, tanto en aplicaciones de grúas o monorraíles, como para usos fijos. Estos potentes polipastos se caracterizan por unas particularidades técnicas que permiten una manipulación fiable de la carga, incluso en condiciones extremas. More than lifting: con un montaje fijo o desplazable, son mucho más que equipos de elevación, gracias a su manejo preciso con una elevada capacidad de carga de hasta 100 toneladas y a su integración flexible en cualquier estructura.
Resistentes
Los polipastos DH son muy resistentes y ofrecen un funcionamiento fiable en entornos difíciles. El polipasto Demag está diseñado para aplicaciones exigentes, como fundiciones o plantas galvánicas que operan con temperaturas ambientales elevadas, grandes cantidades de polvo y un entorno agresivo, y resiste las condiciones adversas de los polipastos de cable.
Aplicación flexible
El polipasto DH se puede integrar fácilmente en cualquier estructura gracias a su concepto modular y a sus posiciones de montaje flexibles. Sus numerosas variantes y opciones permiten una gama de aplicaciones prácticamente ilimitada. Por ejemplo, puede descubrir el polipasto en estaciones elevadoras, polipastos y aplicaciones arquitectónicas directamente o de forma secundaria como equipo de elevación.
DH: Las ventajas
- Construcción robusta, probada en todo el mundo
- Integración sencilla en cualquier estructura
- Frecuencia de conmutación elevada, ciclo de trabajo elevado
- Posicionamiento preciso: elevación de precisión mecánica o elevación con regulación de frecuencia
- Capacidad de carga de hasta 100 t
- Recorrido del gancho de hasta 104 m
Uso universal. Seguro. Robusto.
Los polipastos Demag DH se basan en componentes perfectamente adaptados entre sí y de diseño robusto. De este modo, ofrecen las condiciones óptimas para las soluciones individuales, incluso en el caso de tareas fuera de lo común. Los polipastos Demag de la serie DH se utilizan en todo el mundo y demuestran su máxima fiabilidad y seguridad de funcionamiento.

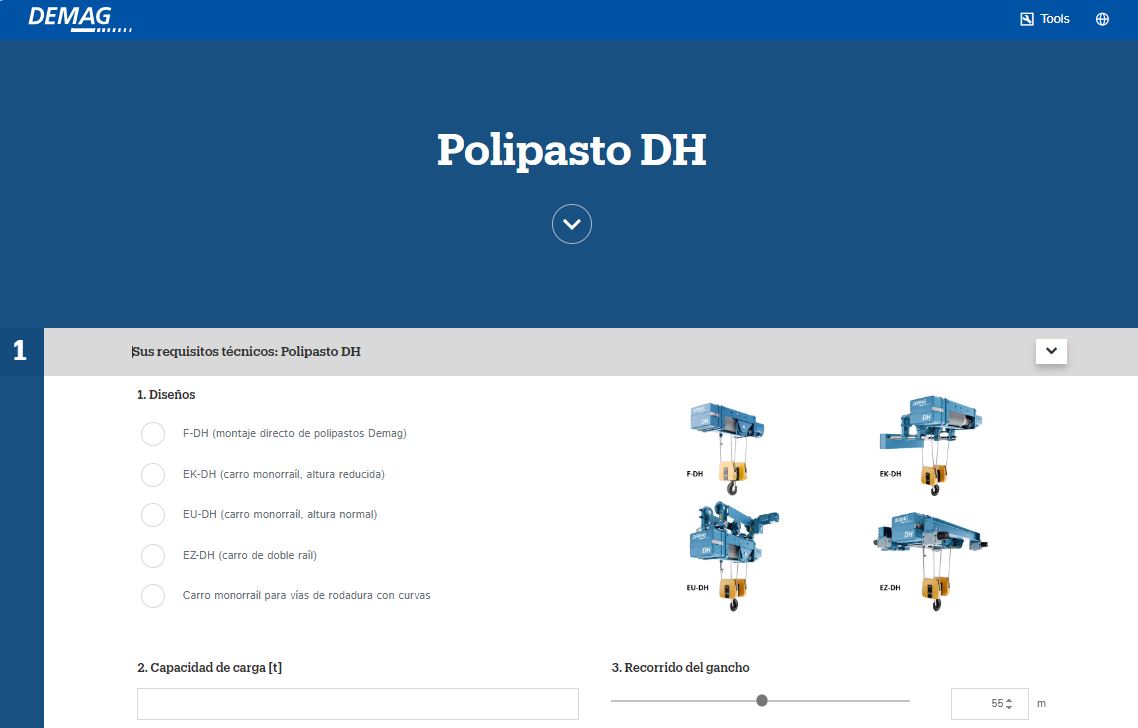

Herramienta de consulta sobre polipastos DH
Obtenga su oferta individual en solo unos pocos pasos
Descripción de los productos
Particularidades técnicas
- Frecuencia de conmutación elevada y ciclo de trabajo elevado gracias a la elevación de precisión mecánica y a los motores con freno de rotor cónico, también a las elevadas temperaturas ambientales
- Posicionamiento especialmente preciso con elevación de precisión mecánica 1:10
- NUEVO: elevación con regulación de frecuencia como opción estandarizada
- Tambor de cable disponible con varias ranuras
- Control seguro de las posiciones finales mediante final de carrera de engranajes
- Integración sencilla en cualquier estructura de ingeniería mecánica
- Bastidor rígido a la torsión, atornillable a cada lado
- Posibilidad de salida del cable en cualquier dirección
- Disposición de ramales según petición del cliente
- Amplia gama de velocidades de elevación
- Opcionalmente con o sin sistema eléctrico
- Múltiples soluciones sectoriales disponibles
Formas constructivas
¿Fija o móvil? ¡Todo es posible!
Unidades de traslación
- Ruedas de fundición dúctil de gran resistencia
- Funcionamiento especialmente suave y silencioso gracias a la eficaz amortiguación de las vibraciones
- Menor fricción y alta resistencia al desgaste gracias al efecto autolubricante del grafito esferoidal incorporado
- Estabilidad óptima gracias a la forma especial de la rueda, que transfiere las fuerzas de apoyo de la rueda cerca del centro de la viga
- Rodamientos de grandes dimensiones con una larga vida útil
4 modelos
Montaje directo de polipastos Demag F-DH
- Diseño cúbico y montaje en cualquier parte
- Capacidad de carga: hasta 100 t
Carro monorraíl, altura reducida EK-DH
- Unidad de traslación con medida C
- También disponible como carro curvo
- Capacidad de carga: hasta 16 t
Carro monorraíl, altura normal EU-DH
- Solución económica para monorraíles con ajuste continuo del ancho de brida
- También como carro curvo EUD-DH
- Capacidad de carga: hasta 16 t (opcionalmente también hasta 50 t)
Carro de doble raíl EZ-DH
- Para cargas elevadas en grúas de doble viga; aprovechamiento óptimo del espacio gracias a su construcción plana y a sus dimensiones de aproximación favorables.
- Capacidad de carga: hasta 100 t
Concepto de accionamiento
Movimiento a medida
Preciso. Robusto. Potente. Para nuestra serie de polipastos DH ofrecemos tres conceptos de accionamiento diferentes que han demostrado su eficacia en una amplia variedad de aplicaciones. Basándose en componentes de serie fiables, las soluciones de elevación se configuran específicamente para cada necesidad. Con el sello de calidad «Made in Germany».
Accionamiento con elevación principal y de precisión
Nuestros motores con freno de rotor cónico con potencias de hasta 40 kW se utilizan como accionamientos de arranque y parada. Los motores conmutables entre polos disponen de dos velocidades y funcionan de forma fiable incluso con una frecuencia de conmutación extremadamente alta. Gracias a la unión mecánica del freno cónico y el rotor se obtiene un principio de frenado único con una alta potencia de frenado. Esto hace que estos motores sean superiores allí donde se exige lo máximo al freno. No se necesita un control separado ni elementos de mando adicionales. Los motores de rotor desplazable vienen equipados de serie con un control de la temperatura del motor.
Accionamiento para elevación continua
La combinación de nuestros motores freno de rotor cilíndrico ZBA con los convertidores de frecuencia de la serie Dedrive Compact produce potentes unidades de elevación con velocidades sin escalonamiento. Y convencen en todas partes por su potencia:
- Alta eficiencia de propulsión con potencias del motor de hasta 40 kW
- Elevación continua con motor de freno controlado por inversor
- Con generadores de impulsos montados para retroalimentación de velocidad de giro al convertidor de frecuencia
- Freno motor con control de reajuste y
- control de aflojamiento del freno
- Monitorización de la temperatura del motor de serie
- También para convertidores y soluciones de control del cliente
Elevación principal y de precisión mediante conmutación de polos F6
- Tecnología de accionamiento probada Demag con motores de jaula Demag KBH
- Fiable y económico en el funcionamiento de arranque y parada, incluso con un ciclo de trabajo elevado
Elevación principal y de precisión mediante marcha mecánica de precisión F10
- Motores de jaula Demag KBH y KBA
- Motores separados para elevación principal y de precisión
- Posicionamiento especialmente sensible
- Alta potencia de frenado y frenado seguro sin dispositivos de conmutación en caso de desconexión o fallo de alimentación
Guías de cable Demag
Protección contra cargas extremas, guiado preciso
Las guías de cable protegen los polipastos Demag DH contra cargas extremas por tracción diagonal, balanceo de la carga y vibraciones del cable. Las guías de cable fabricadas en plástico resistente al desgaste y elástico permiten una tracción diagonal sin contacto de hasta 4°. De dos piezas, fácil de cambiar sin herramientas especiales. Para cargas especiales, las guías de cable están disponibles en versión reforzada.
Guía de cable estándar PA 12
- Resistente al desgaste, de plástico PA12 resistente a los ácidos
- Protección contra cable flojo gracias a la construcción cerrada y el rodillo de presión
Guía de cable tipo F
Resistente a las heladas y reforzado para uso en exteriores.
Guía de cable tipo S
Resistente, doblemente reforzado para cargas de tracción diagonal medias, incluso a bajas temperaturas.
Guía de cable doble tipo DSZ
Para polipastos de carga pesada con tambor de dos ranuras, especialmente en condiciones de servicio difíciles con funcionamiento con imanes o con cuchara. Movimientos pendulares reducidos.
Disposición de ramales
La variante adecuada para cada caso individual
