进步至臻完美
进步至臻完美
DRS-M 行走轮箱系统
DRS-M 行走轮箱系统
性能与模块化相辅相成：通用，载重，可靠。
性能与模块化相辅相成：通用，载重，可靠。
德马格行走轮箱系统为移动保驾护航——无论是作为单一组件还是完整的行走单元。得益于 DRS-M，这个在全球范围内经过广泛验证且数十万次使用的系统进一步发展。
DRS-M 同样具有安装和对齐简易、尺寸紧凑以及连接可能丰富多样等特征。此外，还有一系列能为用户提供经济优势的新功能。该产品组合包含 4 种型号 112 – 200，与迄今为止的型号完全兼容。另外四个行走轮箱 (DRS 250 - 500) 完善了 DRS 产品系列，载重量可高达 40 t。
DRS-M 详细信息
得益于 DRS-M，这个在全球范围内经过广泛验证且数十万次使用的系统进一步发展。
DRS-M：型号 112 - 200
DRS-M：型号 112 - 200
- 与所有其他行走轮箱和行走轮箱系统一样，DRS-M 系列的行走轮箱在我们位于 Wetter (Ruhr) 的生产基地制造。
- 高品质压铸铝外壳具有较高的形状稳定性和非常高的精度。
- 此外，还可为行走轮和滚动轴承提供最佳保护。
- 涂有具有较高防护系数的粉末涂层。
- 完全准备就绪，可直接加装。
出厂时螺纹就已准备好
出厂时螺纹就已准备好
- 从规划阶段就有足够的回旋余地：
- 通过出厂时集成的螺纹孔，可选装配件，例如
- 轮子导向
- 轨道清洁装置
- 直接固定到行走轮箱上 – 或者在必要时简单地进行加装。
易于检查：机械磨损测量装置
易于检查：机械磨损测量装置
- 除了轮缘指示器之外，DRS-M 还提供对行走轮运行表面的简单检查。
- 通过这个机械磨损指示器，可以检测行走轮的当前磨损情况 – 停止状态下且与行走轮位置无关。
- 结果以易于读取的方式显示在色标上。
对齐固定装置
对齐固定装置
- 通过创新的安装锁定装置可以快速更换行走轮箱，而无需费时地进行重新调整。
- 对齐固定装置固定在钢结构上，即使在更换后也能确保行走轮箱的精确定位。
更为强大的轮子导向
更为强大的轮子导向
- 通过改进滑轮导向装置的固定，可以更好地承受出现的水平力。
- 以 DRS-M 200 为例，其目前可以承受 20% 的现有行走轮荷载，从而确保即使在较重载荷下也能不伤轨道地平稳运行。
系统中的行走轮型号
系统中的行走轮型号
- 7 种标配的行走轮轮廓以及客户定制的规格：
- 由此 DRS-M 可满足任何客户要求。

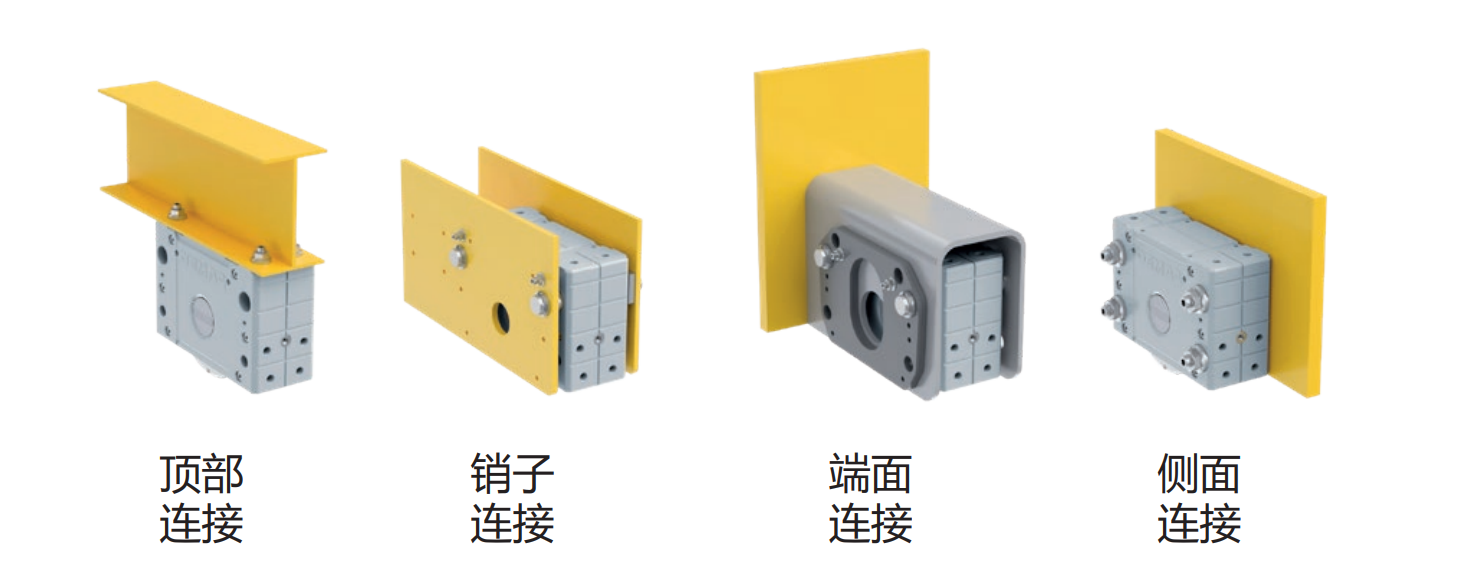

连接方式：
连接方式：
制的装配表面能实现通过旋接和焊接元件进行连接，以及安装到空心型材和横梁中。
| 行走轮箱 | DRS-M 112 |
DRS-M 125 |
DRS-M 160 |
DRS-M 200 |
| 载重量 [t] | 2,75 | 5 | 7 | 10 |
| 行走轮直径 Ø [mm] | 112 | 125 | 160 | 200 |
| a1 [mm] | 190 | 220 | 275 | 340 |
| b1* [mm] | 47 | 60 | 65 | 65 |
| b2 [mm] | 80 | 80 | 89 | 101 |
| c1 [mm] | 96 | 98 | 110 | 130 |
| H1 [mm] | 131 | 147,5 | 187 | 238 |
对 DRS-M 的赞誉
Andreas Duhme
驱动技术销售主管，德国
“对我们的客户而言，与前身型号的兼容性至关重要。这意味着：现有的起重机和其他设备也能改装为新的行走轮箱。”
Christoph Greger
驱动技术产品经理
“磨损测量装置是 DRS-M 的主要改进之一。此处的智慧在于完美地实现了一个极为简单的想法——规划者和用户可以轻松地对系统进行‘目检’。我们借此提高了行走轮箱的可用性，并能更好地规划维护或更换。”
